地址：上海市浦东新区沪南公路8666弄智城工业园11栋
业务联系：18001625920（同微信）
邮箱：sales@digitalmanu.com
微信公众号：数造三维
地址：上海市浦东新区沪南公路8666弄智城工业园11栋
业务联系：18001625920（同微信）
邮箱：sales@digitalmanu.com
微信公众号：数造三维

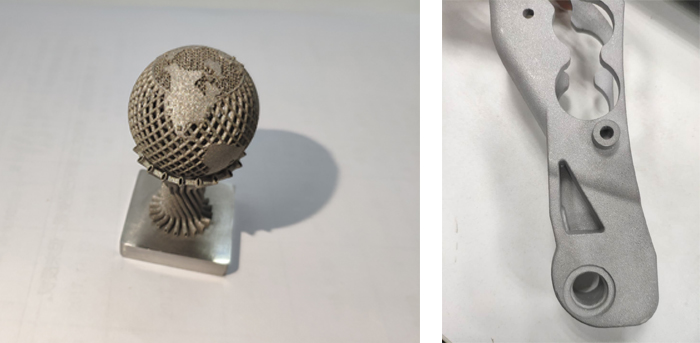

| 物理性能 | 额定值单位 |
| 硬度 | typ. 89 HRB |
| 层厚 | 20um |
| 密度 | ≥7.9g/cm³ |
| 容积率 | 2mm³/s(7.2cm³/h) |
| 最小壁厚 | ≈0.3 - 0.4mm |
| 表面粗糙度 | |
| 直接制造 | Ra13 ± 5um;Rz80 ± 20um |
| 喷丸处理后 | Ra5 ± 2um;Rz 80 ± 20um |
| 抛光处理后 | Rz up to ＜ 1um |
| 相对密度与标准参数 | ≈100% |
| 机械性能 | 额定值单位 |
| 在水平方向（X） | 640 ± 50 MPa |
| 在垂直方向（Y） | 540 ± 55 MPa |
| 屈服强度，Rp0.2% | |
| 在水平方向（X） | 530 ± 60 MPa |
| 在垂直方向（Y） | 470 ± 90 MPa |
| 杨氏模量 | |
| 在水平方向（X） | typ. 185 GPa |
| 在垂直方向（Y） | typ. 180 GPa |
| 断裂伸长率 | |
| 在水平方向（X） | 40±15% |
| 在垂直方向（Y） | 50±20% |
| 热性能 | 额定值单位 |
| 热膨胀系数 | |
| 20 - 600 °C (68 - 1080 °F) | 14 x 10-6 m/m °C7.8 x 10-6in/in °F |
| 导热系数 | |
| 20 °C (68 °F) | 13 W/m °C 90 Btu/(h ft² °F/in) |
| 100 °C (212 °F) | 14 W/m °C 97 Btu/(h ft² °F/in) |
| 200 °C (392 °F) | 15 W/m °C 104 Btu/(h ft² °F/in) |
| 300 °C (572 °F) | 16 W/m °C 111 Btu/(h ft² °F/in) |
| 最高工作温度 | |
| 550 °C 1022 °F |

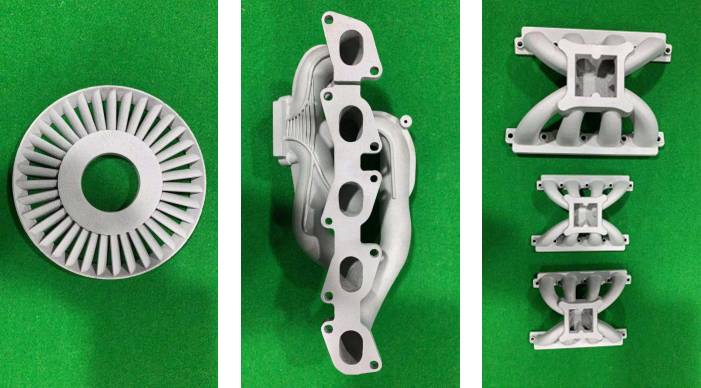

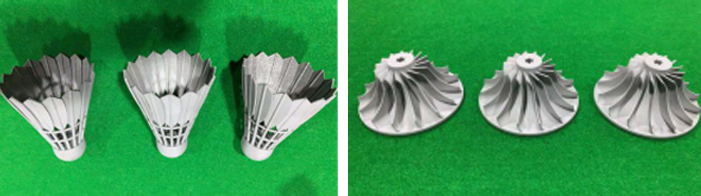

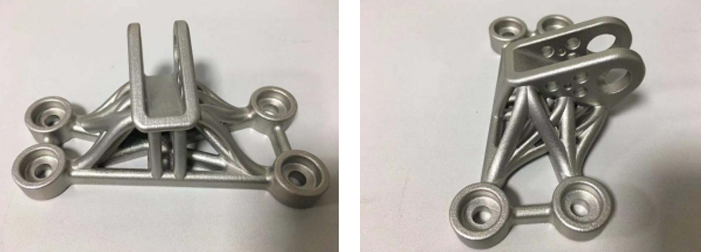

| EOS Aluminium Alsi10Mg 铝合金 | ||
| 外观特性 | 额定值单位 | |
| 颜色 | 金属色 | |
| 打印方式 | SLM 选择性激光熔化 | |
| 机械性能 | 成型 | 热处理 |
| 极限抗拉强度 | 最小1930MPa 最小280KSI | |
| 在水平方向（XY） | 460 ± 20 MPa 66.7 ± 2.9 ksi | 345 ± 10 MPa 50.0 ± 1.5 ksi |
| 在垂直方向（Z） | 460 ± 20 MPa 66.7 ± 2.9 ksi | 345 ± 10 MPa 50.8 ± 1.5 ksi |
| 屈服强度（Rp0.2） | ||
| 在水平方向（XY） | 270 ± 10 MPa 39.2 ± 1.5 ksi | 230 ± 15 MPa 33.4 ± 2.2 ksi |
| 在垂直方向（Z） | 1070 ± 50 MPa 155 ± 7 ksi | 230 ± 15 MPa 33.4 ± 2.2 ksi |
| 断裂伸长率 | ||
| 在水平方向（XY） | (9 ± 2) % | (12 ± 2 %) |
| 在垂直方向（Z） | (6 ± 2) % | (11 ± 2 %) |
| 弹性模量 | ||
| 在水平方向（XY） | 75 ± 10 GPa 10.9 ± 0.7 Msi | 75 ± 10 GPa 10.2 ± 0.7 Msi |
| 在垂直方向（Z） | 75 ± 10 GPa 10.2 ± 0.7 Msi | 60 ± 10 GPa 8.7 ± 0.7 Msi |
| 硬度 | 约119-5 HBW | |
| 疲劳强度 | ||
| 在垂直方向（Z） | 约97±7MPa 约14.1±1.0ksi | |
| 热性能 | 成型 | 热处理 |
| 导热系数（20℃） | ||
| 在水平方向（XY） | 约103±5W/m℃ | 约173±10W/m℃ |
| 在水平方向（XY） | 约119±5W/m℃ | 约173±10W/m℃ |
| 比热容 | ||
| 在水平方向（XY） | 约920±50 J/kg℃ | 约890±50 J/kg℃ |
| 在水平方向（XY） | 约910±50 J/kg℃ | 约890±50 J/kg℃ |
| EOS MaragingSteel MS1 模具钢 | |||
| 外观特性 | 额定值单位 | ||
| 颜色 | 金属色 | ||
| 打印方式 | SLM 选择性激光熔化 | ||
| 机械性能 | 成型 | 时效硬化后 | |
| 极限抗拉强度 | 最小1930MPa 最小280KSI | ||
| 在水平方向（XY） | 1100 ± 100 MPa 160 ± 15 ksi | 2500 ± 100 MPa | |
| 在垂直方向（Z） | 1100 ± 100 MPa 160 ± 15 ksi | 297 ± 15 ksi | |
| 屈服强度（Rp0.2） | |||
| 在水平方向（XY） | 1050 ± 100 MPa 152 ± 15 ksi | 1990 ± 100 MPa 289 ± 15 ksi | |
| 在垂直方向（Z） | 1000 ± 100 MPa 145 ± 15 ksi | 1990 ± 100 MPa 289 ± 15 ksi | |
| 断裂伸长率 | 最小2% | ||
| 在水平方向（XY） | (10 ± 4) % | (4 ± 2 %) | |
| 在垂直方向（Z） | (10 ± 4) % | ||
| 弹性模量 | |||
| 在水平方向（XY） | 165 ± 25 GPa 23 ± 4 Msi | 180 ± 20 GPa 26 ± 3 Msi | |
| 在垂直方向（Z） | 150 ± 20 GPa 22 ± 3 Msi | 180 ± 20 GPa 26 ± 3 Msi | |
| 硬度 | 33-37HRC | 50-56HRC | |
| 延展性（缺口简支梁冲击试验） | 45±10 J | 11±4 J | |
| 导热系数 | 15±0.8W/m℃ 104±6 Btu in/h ft² °F） | 20±1W/m℃ 139±7 Btu in/h ft² °F） | |
| 比热容 | 450±20 J/kg℃ 0.108±0.005 Btu/（lb°F） | 450±20 J/kg℃ 0.108±0.005 Btu/（lb°F） | |
| 最大工作温度 | 约400℃ 约750°F | ||
| EOS Titanium Ti64 钛合金 | |||
| 外观特性 | 额定值单位 | ||
| 颜色 | 金属色 | ||
| 打印方式 | SLM 选择性激光熔化 | ||
| 机械性能 | 成型 | 热处理 | |
| 极限抗拉强度 | |||
| 在水平方向（XY） | 1230 ± 50 MPa 178 ± 7 ksi | 最小930 MPa (134.8 ksi) 1050 ± 20 MPa (152 ± 3 ksi) | |
| 在垂直方向（Z） | 1200 ± 50 MPa 174 ± 7 ksi | 最小930 MPa (134.8 ksi) 1060 ± 20 MPa (154 ± 3 ksi) | |
| 屈服强度（Rp0.2） | |||
| 在水平方向（XY） | 1060 ± 50 MPa 154 ± 7 ksi | 最小860 MPa (124.7 ksi) 1000 ± 20 MPa (145 ± 3 ksi) | |
| 在垂直方向（Z） | 1070 ± 50 MPa 155 ± 7 ksi | 最小860 MPa (124.7 ksi) 1000 ± 20 MPa (145 ± 3 ksi) | |
| 断裂伸长率 | |||
| 在水平方向（XY） | (10 ± 2) % | 最小10%(14 ± 1 %) | |
| 在垂直方向（Z） | (11 ± 3) % | 最小10 %(15 ± 1 %) | |
| 弹性模量 | |||
| 在水平方向（XY） | 110 ± 10 GPa 16 ± 1.5 Msi | 116 ± 10 GPa 17 ± 1.5 Msi | |
| 在垂直方向（Z） | 110 ± 10 GPa 16 ± 1.5 Msi | 114 ± 10 GPa 17 ± 1.5 Msi | |
| 硬度 | 320 ± 12 HV5 | ||
| 最高长期工作温度 | 约350℃ 约600°F | ||
